如何正確部署UWB定位系統

隨著科技的飛速發展，定位技術已經滲透到我們生活的方方面面。其中，超寬帶（UWB）定位系統以其高精度、高穩定性和低功耗等優勢，逐漸在各個領域嶄露頭角。這是一種利用UWB信號進行定位的技術，通過測量無線電波在兩點之間的時間差或相位差，計算出兩點之間的距離，從而實現對目標位置的精確定位。這種技術的精度可以達到亞米級別，是目前最高精度的定位技術之一。

那么，如何正確部署UWB定位系統呢？以下是一些關鍵步驟：

一、明確需求與場景

在部署UWB定位系統之前，首先要明確需求和場景。例如，需要定位的區域大小、人員數量、精度要求等。同時，還需考慮現場環境、建筑物結構、電磁干擾等因素，以確保定位系統的穩定性和準確性。

二、繪制地圖

根據現場的測繪數據， 按照 1:1 的比例繪制CAD 圖，按照方便顯示的原則，選取坐標原點和坐標系。 一般情況下，坐標原點選在墻角或者走廊入口，或者具有明顯標志性的節點。 坐標系的 X軸一般與墻體或走廊的延伸方向一致；Y軸則與X軸垂直。例如化工廠走廊，一般選定走廊入口處為坐標原點（0，0，0），走廊的X軸水平，垂直于走廊軸線的方向為Y軸，豎直垂直走廊軸線的方向為 Z 軸。

三、選擇合適的硬件設備

UWB定位系統需要依賴硬件設備進行部署。根據需求和場景，選擇合適的硬件設備至關重要。一般來說，硬件設備包括定位基站、標簽和接收器等。定位基站負責發送和接收信號，標簽用于標識目標物體，接收器則負責接收信號并計算目標物體的位置。

四、部署基站

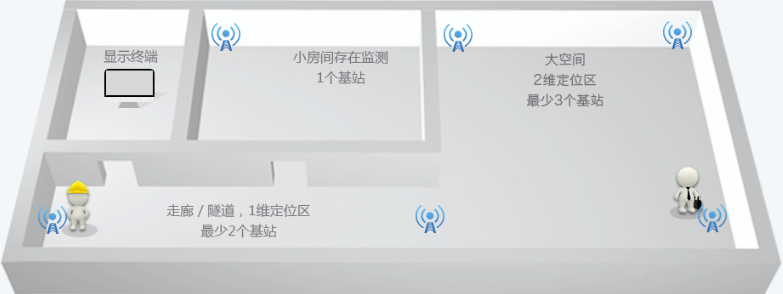

需要根據定位要求進行基站部署，場景不同，基站的架設需求也不同，如下是常用場景的安裝方式：

一維線性定位：直線走廊，每隔 100 米安裝一個基站；遇到走廊拐彎，需要在拐彎處增加基站，并為基站供電供網。

二維定位： 系統在平面區域邊沿架設基站，遇到柱子、墻壁等阻擋源需要增加基站，并為基站供電供網。

三維定位：系統需要基站架設出高度差（ Z 值坐標），有了高度差，標簽就會以不同高度狀態呈現在地圖上。遇到柱子、墻壁等阻擋源需要增加基站，并為基站供電供網。

五、基站坐標測繪

基站安裝完畢后， 應對基站的坐標進行測量。測量的坐標系先以選定的坐標系為準，及時測量記錄基站的坐標，并錄入軟件管理系統。

六、網絡、軟件調試

將各個基站用交換機或路由器連接在同一個局域網上，然后測試基站網絡的連通性?；痉纸M配置，分組原則：
第一，每組最少需要 4 個基站才能使用，其中至少需要 1 個主基站；
第二，每組內的基站與主基站之間不要有阻擋；
第三，每組內的基站負責該組基站之間圍成的形狀之內的定位；
第四，在一個區域中，標簽所處的位置應能看到 4 個基站（這 4 個基站都需要與同一個頂級主基站進行時間同步），方可實現標簽的定位。

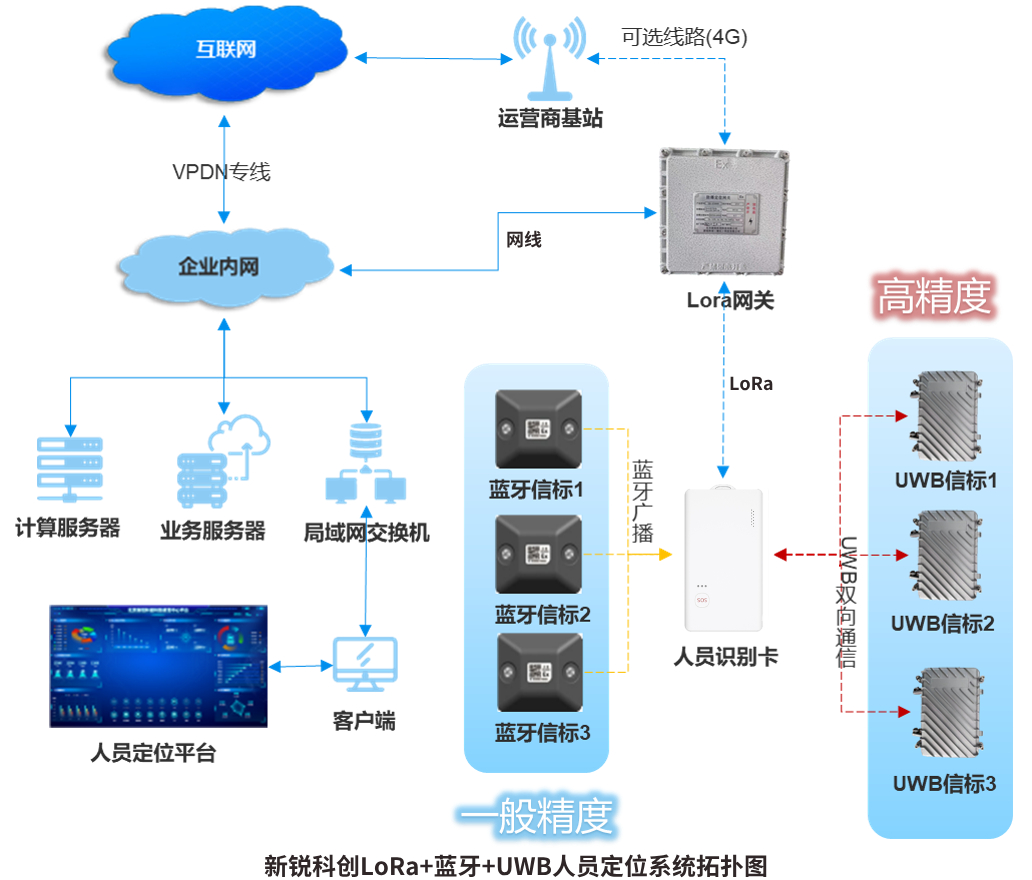

新銳科創基于融合定位技術將藍牙和UWB技術結合起來，利用LoRa進行數據傳輸，打造LoRa+藍牙+UWB人員定位系統。該系統充分考慮到企業的定位需求，既能滿足室內外高精度定位，又能合理控制預算，是一個極具性價比的室內外融合定位方案。

如果您對多模融合UWB定位系統感興趣并想要了解更多，請點擊下方鏈接，獲取詳細信息：
LoRa+藍牙+UWB人員定位系統解決方案

新銳科創是專業的室內外融合高精度人員定位系統廠家及服務商，致力于為各行各業的合作伙伴提供優質的人員定位系統解決方案。咨詢電話：4006688252，微信：xrkc2023
