藍牙和UWB是常用的室內高精度定位技術,RTK是常用的室外高精度定位技術,我們可以利用融合定位技術將這幾種定位技術進行融合,從而實現室內外一體化高精度定位。下面給大家介紹4G+藍牙+UWB+GPS/北斗RTK人員定位系統解決方案。

方案概述
新銳科創基于自主研發的融合定位技術,將4G、藍牙、UWB、RTK技術進行有機融合,為企業建設適用于室內外一體化定位的4G+藍牙+UWB+GPS/北斗RTK人員定位系統。該系統具有功耗低、維護簡單、靈敏度高、覆蓋范圍廣、安全穩定、成本可控、精度高等特點,能夠實現實時定位追蹤、歷史軌跡查詢、風險分區、熱力圖、電子圍欄、智能預警、一鍵報警求救、監控視頻聯動、統計分析等功能。
技術原理

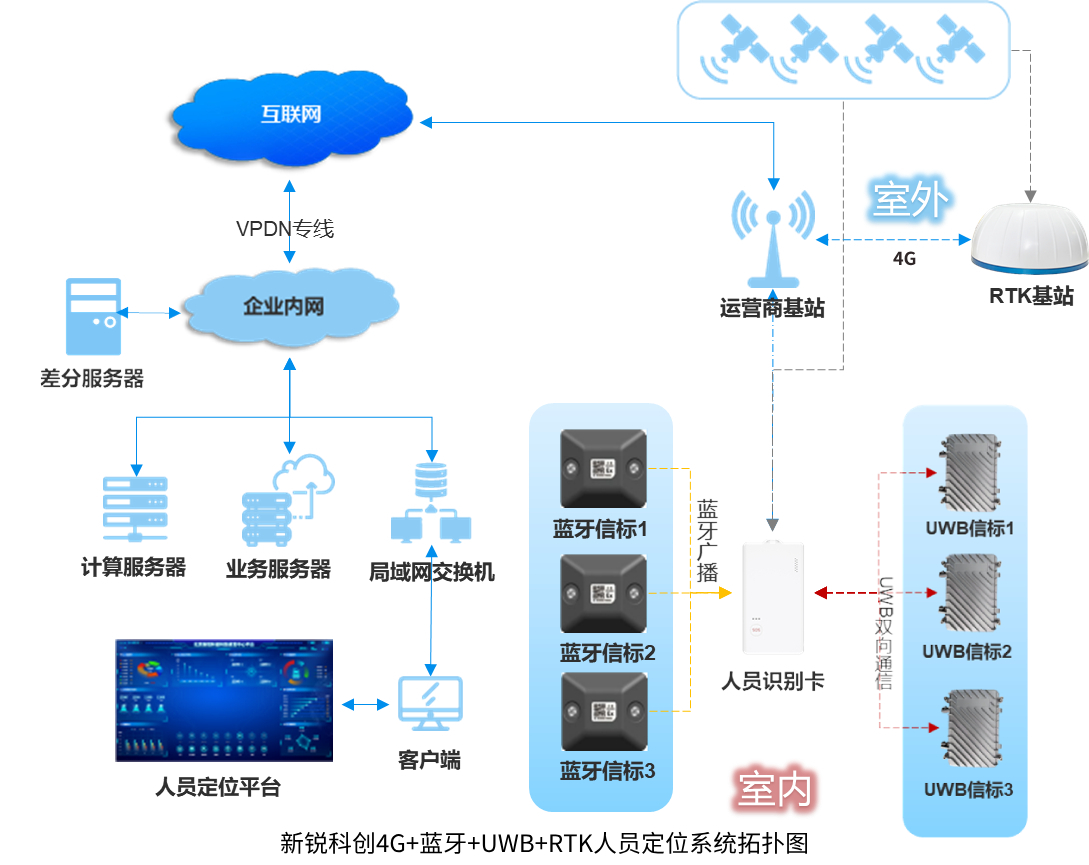

4G+藍牙+UWB+GPS/北斗RTK人員定位系統拓撲圖如下:
室內部分:藍牙信標廣播藍牙信號,定位卡掃描到信標信號后整合信息,通過4G網絡將卡片信息及整合后的藍牙信標信息上傳到服務器;定位卡與UWB信標進行雙向測距,卡片解算出距離后,通過4G網絡將數據上傳到服務器。
室外部分:RTK差分基站接收衛星信號,解算出差分信息,通過4G網絡上傳給差分服務器,差分服務器實時刷新最新的差分信息;定位卡接收衛星信號,通過4G網絡連接差分服務器,獲取最新的差分信息,從而解算出高精度經緯度位置信息后,再通過4G網絡將位置信息上傳到服務器,更新卡片位置信息。
硬件設備

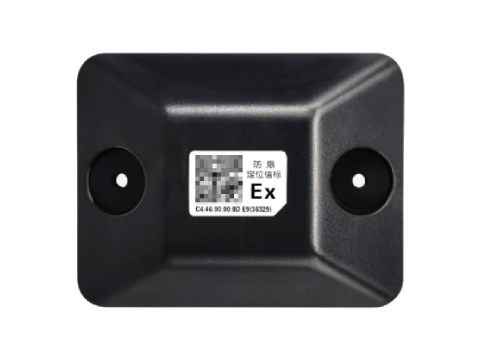

1、藍牙信標
型號:XR-LY302
產品圖如下:
產品特點:
防爆
功耗低
產品參數可配置
支持無線升級
V0防火等級
抗氧化
靜壓15t
2、UWB信標
產品圖如下:
產品特點:
防塵防水等級 IP68
支持無線升級
自帶電池供電,可外置太陽能充電
內置全向天線
3、定位卡
型號:XR-GT02
產品圖如下:
產品特點:
防爆
支持UWB+藍牙+RTK融合定位模式
4、差分基站
型號:XR-GS100
產品圖如下:
產品特點:
防爆
抗電磁干擾
低功耗
雙工通信
本地解算
精度高
系統功能
1、基本信息管理
可對人員的基本信息進行管理,包括:姓名、年齡、單位名稱、工種、培訓情況等。
2、實時定位追蹤
實時定位人員位置,可指定人員進行軌跡追蹤。
3、歷史軌跡查詢
系統自動保存近一年的人員軌跡信息,可一鍵查詢人員歷史移動軌跡。
4、風險分區
可根據安全風險等級對所在區域進行風險分區。
5、熱力圖
可通過查看人員實時位置分布熱力圖,快速了解當前區域人群聚集程度。
6、電子圍欄
可在定位區域自定義繪制電子圍欄,圍欄生效范圍、生效時間、限定人數均可設置。
7、智能預警
出現異常行為系統自動報警,比如:超員、缺員、脫崗、串崗、越界、滯留、 靜止等異常行為。
8、SOS一鍵報警
當人員遇到危險的時候,可通過定位終端上的SOS按鍵一鍵報警求救。
9、視頻監控聯動
可與主流的視頻監控系統對接,在實時定位跟蹤和歷史軌跡查詢的時候,可聯動視頻監控系統一鍵獲取現場畫面。
10、應急撤離統計
可在電子地圖上標注應急集合點,進行消防演習或者發生突發事件時,能夠第一時間統計撤離的人數。
11、數據統計分析
全面展示各區域人員分布及報警信息,各類信息以表格、熱力圖形式展現。
12、標準化接口
預留標準化接口,可與第三方系統進行對接。
13、功能拓展
可拓展智能巡檢、電子作業票、智能二道門系統。
方案優勢
室內:藍牙/UWB定位可基于場景及預算靈活分配;支持全程無線部署,施工更便捷,維護更簡單。
室外:雙頻高精度定位,位置更準確。
適用場景
礦山、石油煉化等室內外場景融合且需要高精度定位的項目
