石油化工廠是高危工業場所,由于生產工藝復雜,一旦出現不規范操作,很容易引發安全事故。為了對人員的不規范行為進行管控以及確保作業人員的人身安全,石油化工廠需要采取各種措施,部署人員定位系統就是其中一項重要的措施。人員定位系統方案有很多,不同方案的特點和優勢不一樣。為了幫助石油化工廠實現室內外一體化高精度定位,新銳科創推出藍牙+UWB+GPS/北斗RTK人員定位系統解決方案。
方案概述
新銳科創根據石油化工廠的生產環境以及廠區特性,基于自主研發的融合定位技術,將藍牙、UWB、GPS/北斗RTK技術進行有機融合,為石油化工企業建設適用于室內外一體化定位的
藍牙+UWB+RTK人員定位系統。室內利用藍牙+UWB進行定位,室外利用GPS/北斗RTK進行定位。該系統具有功耗低、維護簡單、靈敏度高、覆蓋范圍廣、安全穩定、成本可控、精度高等特點,能夠實現實時定位追蹤、歷史軌跡查詢、電子圍欄、智能預警、一鍵報警求救、監控視頻聯動、統計分析等功能。
技術原理

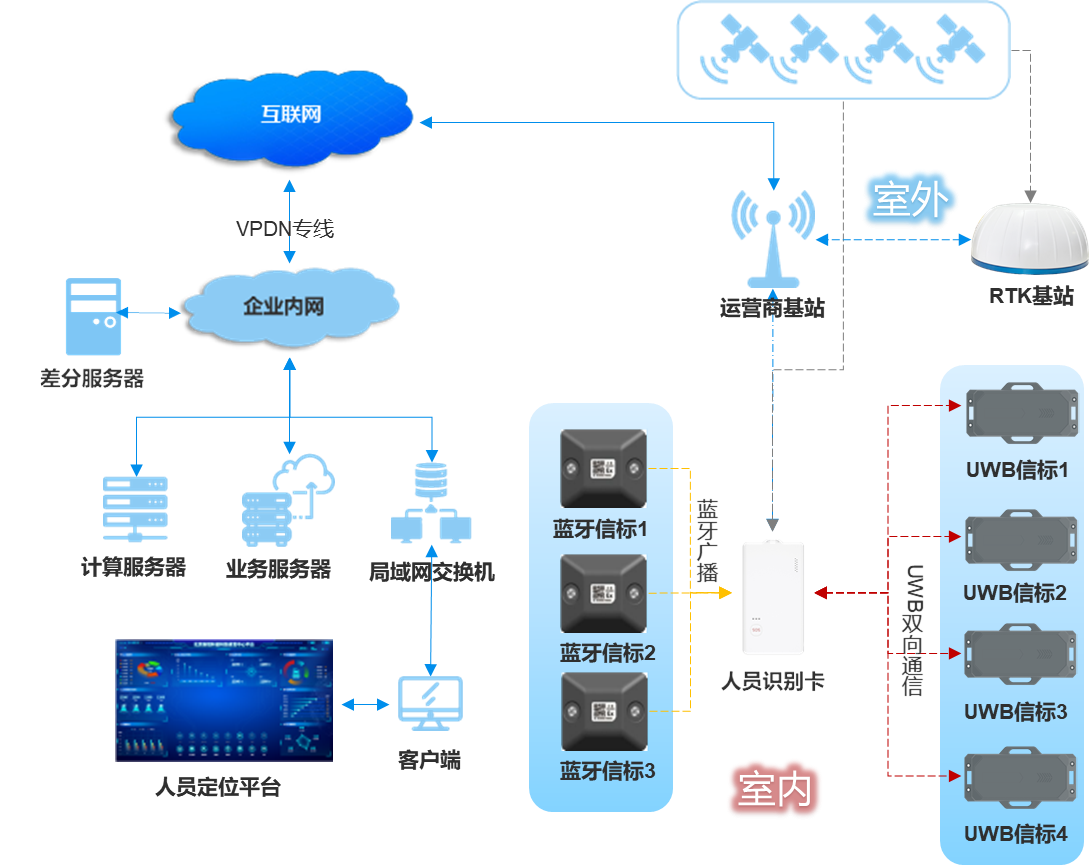

藍牙+UWB+GPS/北斗RTK人員定位系統拓撲圖如下:
定位原理
室內定位:室內定位分藍牙和UWB兩部分。在藍牙定位部分,定位卡通過掃描藍牙信標發射的藍牙廣播信號獲取藍牙信標的隱蔽設備信息、MAC地址及藍牙信號的RSSI值,定位卡整合藍牙信標的信息后,通過4G網絡將卡片信息及整合后的藍牙信標信息上傳到服務器;在UWB定位部分,定位卡與UWB信標進行雙向測距,卡片解算出位置并通過4G網絡將位置信息上傳到服務器。
室外定位:定位卡和RTK差分基站均接收并觀測衛星數據,RTK差分基站通過自身已知坐標和觀測到的衛星數據在本地解算出差分信息,并通過4G網絡將差分信息上傳到差分服務器,差分服務器實時刷新最新的差分信息;定位卡通過4G網絡連接差分服務器,獲取最新的差分信息,并利用差分信息和自己觀測到的衛星數據,在本地解算出自身精確位置信息后,再通過4G網絡將位置信息上傳到服務器,更新卡片位置信息。
定位設備
1、信標

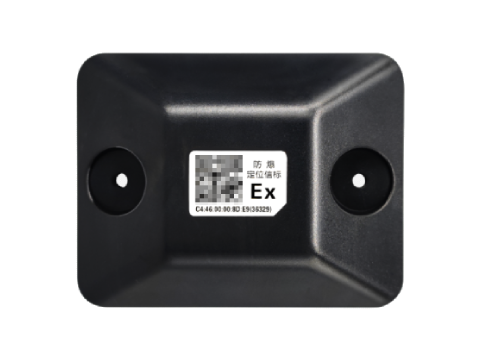

藍牙信標
防爆低功耗藍牙定位信標,參數可配置。

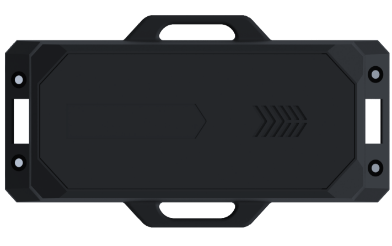

UWB信標
內置全向天線且支持太陽能充電的UWB信標。

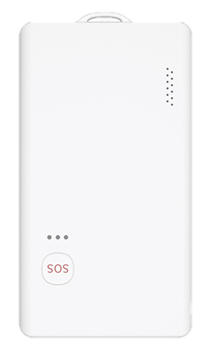

2、融合定位卡
防爆融合定位卡,支持藍牙+UWB+GPS/北斗RTK定位,可在人臉識別發卡機上充電管理。
3、RTK差分基站
防爆RTK差分基站,支持雙工通信、本地解算。
系統功能
1、基本信息管理
可對人員的基本信息進行管理,包括:姓名、年齡、單位名稱、工種、培訓情況等。
2、實時定位追蹤
實時定位人員位置,可指定人員進行軌跡追蹤。
3、歷史軌跡查詢
系統自動保存近一年的人員軌跡信息,可一鍵查詢人員歷史移動軌跡。
4、風險分區
可根據安全風險等級對所在區域進行風險分區。
5、熱力圖
可通過查看人員實時位置分布熱力圖,快速了解當前區域人群聚集程度。
6、電子圍欄
可在定位區域自定義繪制電子圍欄,圍欄生效范圍、生效時間、限定人數均可設置。
7、智能預警
出現異常行為系統自動報警,比如:超員、缺員、脫崗、串崗、越界、滯留、 靜止等異常行為。
8、SOS一鍵報警
當人員遇到危險的時候,可通過定位終端上的SOS按鍵一鍵報警求救。
9、視頻監控聯動
可與主流的視頻監控系統對接,在實時定位跟蹤和歷史軌跡查詢的時候,可聯動視頻監控系統一鍵獲取現場畫面。
10、應急撤離統計
可在電子地圖上標注應急集合點,進行消防演習或者發生突發事件時,能夠第一時間統計撤離的人數。
11、數據統計分析
全面展示各區域人員分布及報警信息,各類信息以表格、熱力圖形式展現。
12、標準化接口
預留標準化接口,可與第三方系統進行對接。
13、功能拓展
可拓展智能巡檢、電子作業票、智能二道門系統。
方案優勢
室內:
藍牙/UWB定位可基于場景及預算靈活分配;
支持全程無線部署,施工更便捷,維護更簡單。
室外:
雙頻高精度定位,位置更準確。
石油化工廠部署人員定位系統意義重大,人員定位系統不僅能夠提供實時人員位置信息以及歷史軌跡信息,在緊急情況下,系統還可以迅速確定人員的精確位置,幫助救援人員及時開展應急救援工作。此外,人員定位系統還可以優化工作流程,提高生產效率。通過監控員工的位置和活動區域,管理人員可以更好地了解員工的工作負荷和效率,以便做出必要的調整和優化。
總之,在石油化工廠中部署人員定位系統,不僅可以有效保障員工的人身安全,還能提高工作質量和生產效率,對于推動工業升級和可持續發展具有積極的作用。
新銳科創是專業的室內外高精度人員定位系統廠家及服務商,致力于為各行各業的合作伙伴提供優質的人員定位產品及人員定位整體解決方案。咨詢電話:18162781046(可加微信)
